Распределительные гребенчатые шины до 63 ампер являются важным элементом современной низковольтной электротехнической инфраструктуры. Они широко применяются в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется упорядоченное, безопасное и надежное распределение электрической энергии между модульными устройствами. Несмотря на кажущуюся простоту конструкции, гребенчатые шины представляют собой технологически выверенное решение, отвечающее строгим требованиям электрической безопасности и эксплуатационной надежности.
В условиях усложнения электрических схем, роста количества защитных и коммутационных устройств, а также повышения требований к монтажу и обслуживанию электроустановок, роль распределительных шин существенно возросла. Подробнее смотрите по ссылке. Их применение позволяет не только упростить сборку щитов, но и снизить вероятность ошибок, повысить качество контактов и обеспечить стабильную работу оборудования.
Назначение и область применения
Основное назначение распределительных гребенчатых шин заключается в обеспечении равномерного и надежного распределения фазного или нулевого проводника между несколькими модульными аппаратами. К таким аппаратам относятся автоматические выключатели, устройства защитного отключения, дифференциальные автоматы и другие элементы, устанавливаемые на DIN-рейку.
Шины с номинальным током до 63 А ориентированы преимущественно на низковольтные сети с рабочим напряжением до 400 В переменного тока. Они широко применяются в следующих областях:
- квартирные и этажные распределительные щиты жилых домов;
- распределительные устройства офисных и административных зданий;
- щиты учета и распределения электроэнергии;
- локальные щиты управления и автоматики;
- вспомогательные распределительные системы в промышленности.
Ограничение по току в 63 А соответствует наиболее распространенным номиналам модульных автоматических выключателей и отражает баланс между компактностью, универсальностью и достаточной пропускной способностью для большинства типовых задач.
Конструктивные особенности гребенчатых шин

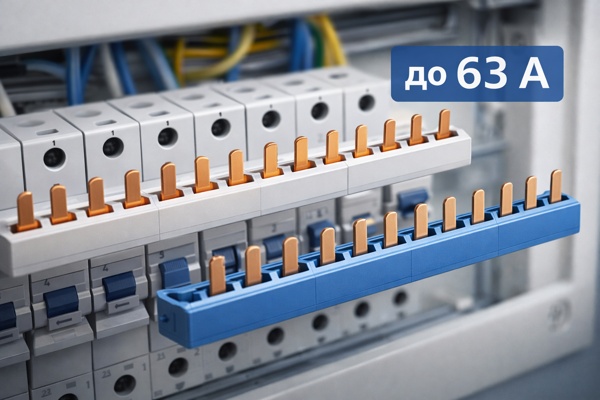

Распределительная гребенчатая шина представляет собой токопроводящую металлическую полосу или набор параллельных зубцов, изолированных защитной оболочкой. Зубцы располагаются с шагом, соответствующим стандартному модульному шагу аппаратов, как правило 18 мм на один полюс.
Основные элементы конструкции включают:
- токопроводящую часть, выполненную из меди или медных сплавов;
- изоляционный корпус, обеспечивающий защиту от случайного прикосновения;
- контактные зубцы или штыри, вводимые в зажимы модульных аппаратов;
- торцевые заглушки и элементы фиксации.
Форма зубцов может отличаться в зависимости от типа шины. Наиболее распространены шины с вилочными (гребенчатыми) контактами, которые обеспечивают надежный зажим в клеммах автоматических выключателей. Встречаются также штыревые варианты, используемые в определенных типах аппаратов.
Материалы и электрические характеристики
Токопроводящая часть гребенчатых шин до 63 А, как правило, изготавливается из меди с высокой степенью очистки. Медь обладает низким удельным сопротивлением, хорошей теплопроводностью и устойчивостью к коррозии, что делает ее оптимальным материалом для токоведущих элементов.
Для повышения эксплуатационных характеристик медные элементы могут покрываться слоем олова или никеля. Такое покрытие снижает контактное сопротивление, повышает стойкость к окислению и улучшает долговечность соединений.
Изоляционный корпус выполняется из термостойких и самозатухающих полимерных материалов, соответствующих требованиям пожарной безопасности. Изоляция рассчитана на номинальное напряжение сети и предотвращает образование токопроводящих мостов между фазами или полюсами.
Электрические характеристики шин включают:
- номинальный ток до 63 А;
- номинальное напряжение до 400 В;
- допустимую температуру нагрева в пределах норм, установленных стандартами;
- устойчивость к кратковременным токам перегрузки в рамках расчетных значений.
Типы гребенчатых шин и их классификация
Распределительные гребенчатые шины до 63 А можно классифицировать по нескольким признакам. Одним из ключевых является количество полюсов. В зависимости от конфигурации электроустановки применяются одно-, двух-, трех- и четырехполюсные шины. Однополюсные варианты используются для распределения одной фазы или нулевого проводника, тогда как многополюсные позволяют одновременно подключать несколько фаз.
Другим важным критерием является ориентация зубцов. Существуют шины с зубцами, расположенными сверху или снизу, что влияет на удобство монтажа и совместимость с конкретными моделями аппаратов. Выбор ориентации зависит от конструкции щита и предпочтений монтажника.
Также различают шины по длине, то есть по количеству модулей, которые они способны соединить. Шины могут поставляться в виде отрезков фиксированной длины или в виде длинных секций, которые при необходимости укорачиваются до нужного размера.
Преимущества применения распределительных шин
Использование гребенчатых шин до 63 А имеет ряд практических преимуществ по сравнению с традиционным подключением с помощью проводников. Одним из ключевых является снижение трудоемкости монтажа. Вместо прокладки и зачистки множества проводов монтажник устанавливает одну шину, обеспечивая одновременное питание нескольких аппаратов.
Еще одним преимуществом является повышение качества электрических соединений. Заводская геометрия шин обеспечивает равномерное прижимное усилие и стабильное контактное сопротивление, что снижает риск локального нагрева и ослабления контактов со временем.
Кроме того, гребенчатые шины способствуют улучшению организации внутреннего пространства щита. Отсутствие большого количества проводов упрощает визуальный контроль, облегчает диагностику и повышает общую культуру монтажа.
Особенности монтажа и эксплуатации
При установке распределительных шин до 63 А важно соблюдать рекомендации производителя и общие правила электромонтажа. Перед монтажом необходимо убедиться в совместимости шины с используемыми модульными аппаратами, так как конструкция зажимов может различаться.
Шина должна быть обрезана строго по расчетной длине с использованием соответствующего инструмента. После обрезки обязательно устанавливаются изоляционные заглушки, предотвращающие доступ к токоведущим частям.
При эксплуатации важно учитывать, что шины рассчитаны на определенный номинальный ток. Превышение этого значения может привести к перегреву, снижению срока службы и потенциальным аварийным ситуациям. Поэтому расчет нагрузок и правильный подбор номиналов аппаратов имеют принципиальное значение.
Нормативные требования и стандарты
Распределительные гребенчатые шины относятся к компонентам низковольтных комплектных устройств и подпадают под действие соответствующих стандартов и технических регламентов. В нормативных документах устанавливаются требования к материалам, электрическим характеристикам, механической прочности и безопасности.
Соблюдение стандартов обеспечивает совместимость шин с серийными модульными аппаратами и гарантирует их безопасное использование в составе распределительных устройств. Для проектировщиков и эксплуатирующих организаций это означает возможность применения типовых решений без необходимости дополнительных согласований.
Роль гребенчатых шин в современных распределительных системах
В условиях роста энергонасыщенности зданий и увеличения количества электрических потребителей распределительные гребенчатые шины до 63 А становятся неотъемлемой частью современных щитов. Они отражают тенденцию к стандартизации, модульности и повышению качества электромонтажа.
Использование таких шин позволяет создавать более компактные, надежные и обслуживаемые распределительные устройства. Это особенно важно в жилом и коммерческом строительстве, где требования к безопасности и эстетике электроустановок постоянно растут.
Заключение
Распределительные гребенчатые шины до 63 А представляют собой технически продуманное и широко применяемое решение для низковольтных распределительных систем. Их конструкция, материалы и электрические характеристики обеспечивают надежное распределение энергии, упрощают монтаж и повышают эксплуатационную надежность оборудования.
Понимание особенностей этих шин, правильный выбор и грамотное применение позволяют существенно улучшить качество электрических установок и снизить риски, связанные с перегревом, плохими контактами и ошибками монтажа. Именно поэтому гребенчатые шины занимают важное место в практике современного электроснабжения и продолжают активно использоваться в самых разных сферах.
